一
、 产品简介和用途
SWG-25手动弯管机是冷弯式型简易手动弯管机。不用加热灌沙等工艺。弯曲圆弧光滑、清晰、变形小。使用方便，便于携带。适合于厂矿、农村、化工、制冷、建筑、电气线路、管子安装，是以上行业必备的常用工具。
二、

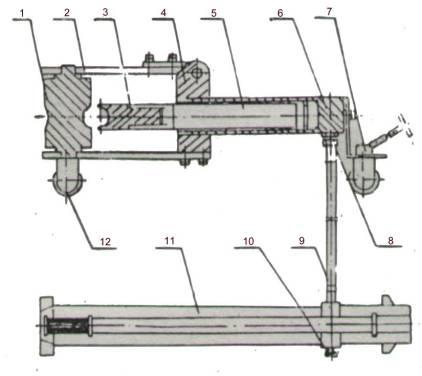

产品结构特点
1
、底座 2 、支架 3
、模头 4 、滚轮
5
、螺栓 6 、定位块
7 、丝杆 8 、螺母
9
、手柄 10 、套柄
11 、摇板 12 、螺栓
|
弯管外径
× 壁厚（ mm
） |
最大弯曲角度
|
弯曲半径
|
|
Φ
10×2.25 |
≤
180 ° |
4D
|
|
Φ
12×2.25
|
≤
180 ° |
4D
|
|
Φ
14 × 2.25 |
≤
180 ° |
4D
|
|
Φ
16 × 2.75 |
≤
180 ° |
4D
|
|
Φ
19 × 2.75 |
≤
180 ° |
4D
|
|
Φ
22 × 2.75 |
≤
180 ° |
4D
|
|
Φ
25 × 2.75 |
≤
180 ° |
4D
|
本机主要有如图上所示的
12 个另件组成。可弯
Ф 10 、 Ф 12
、 Ф 14 、 Ф 16
、 Ф 19 、 Ф 22
、 Ф 25 ，共 7
种规格的管子，如用户特殊需要可与本厂联系。
三、
使用方法
a)
先把底座 1 固定。
b) 根据所需弯管尺寸选择模头和滚轮。
c) 使用时模头套入底痤轴上，然后把支架
2 套入轴上，再把滚轮
4 放入定位块，用螺栓
12 套入固定。d) 把支架转到摇板
11 处，把所弯的管子插入模头和滚轮之间，调节螺母8，使模头、管子、滚轮贴合。即可转动手柄。
|
