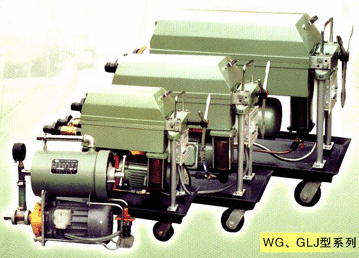

WG、GLJ过滤机(滤油机)


  我公司生产的WG型、GLJ型系列过滤机经国家电力公司(原能源部)鉴定,各项技术指标达到国内同类产品先进水平,是发电厂、供电所、电站、电器制造厂、变压器厂及工矿企业过滤变压器油、透平油、互感器油、开关油、冷冻油、定子油、机油、柴油等油液中水份和杂质微粒的理想设备。


一、用途
  系列过滤机可供电厂、供电所、油库、工矿企业变电所、拖拉机站、国防工业等单位用来过滤变压器油、液压油、透平油、机油、柴油及其它油液中的水分和杂质。
  该机采用铝合金板框,过滤面积大,机型体小轻便,噪声低于国家环保规定,性能可靠,是国内新型滤油机产品。


二、技术规格

   型号规格
 基本参数
项目
WG-20 GLJ-50 GLJ-100 GLJ-125 GLJ-160 GLJ-200
过滤能力(Qg) L/min ≥20 ≥50 ≥100 ≥125 ≥160 ≥200
工作压力范围  Mpa 0-0.49
最大压力    Mpa 0.49
过滤面积    m 0.26 0.823 1.41 1.91 2.33 3.26
板框内尺寸   mm Φ135 204×204
滤板个数    n1 13 11 16 22 27 39
滤板个数    n2 12 17 23 28 40
电机功率    Kw 0.25 1.1 1.5 4 4
电机额定转速(ng)r/min 1390 1400 1430
工作噪声    dB(A) ≤85
重量      kg 14 50 70 75 105 130



三、结构特征
  GLJ型过滤机由过滤床、油泵、初滤器、自动回油装置等部分组成。过滤床是由过滤板和滤框、滤纸、压紧板、止推板通过手动螺旋压紧后组成过滤系统。在油泵的工作压力作用下油液由滤板中心组成的孔道进入,然后通过过滤框上的小方孔分散到各个滤板的左右两边滤油纸上,在一定的压力作用下,油液通过过滤纸过滤。滤纸就是过滤介绍,油液赃物通过滤纸时,把油中的水份和杂质留与滤纸承受油压的一面,杂质属于吸附,通过滤纸、洁净油液经过每个滤板上的小孔由滤板组成的孔道出油,油液在过滤时,对每个滤板而言都是并联过滤。

  脏油从A孔道进入,经过滤框的小方孔出来,分别通过左右滤纸过滤,洁净油液积于板糟内会聚流入B孔道排出,当滤油纸表面赃物逐渐增多,滤纸中的水份也同时增多,这时的工作压力会逐渐增高,一般早0.39Mpa以下较合适,超过0.39Mpa以上,应当更换滤纸。
使用空气开关是用来防止出油管堵塞,油液压力过高造成设备事故。

  油泵前装有保护油泵的初滤器,初滤器设有铜布网,经过铜布网可以过滤出油液中较大的颗粒,要经常注意铜布网上的杂质。
该机设有自动回油装置,在工作中往往由滤油纸中渗出油末流入油箱中,通过浮筒作用,将存在术规格油箱中的油吸入油泵重新过滤。

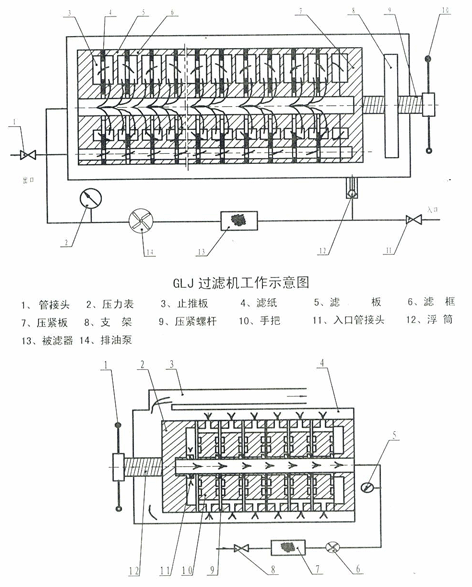

WG-20过滤机工作示意图

1、手吧   2、压力表  3、出油泵  4、油箱  5、压力表  6、排油泵

7、切屡器 8、进油管   9、滤纸  10、滤板  11、芯套  12、螺杆

四、机器的调整和试运转

  使用前应首先检查过滤床的部分滤板、滤框、滤纸的安放位置是否正确,参照过滤机工作示意图和过滤床的工作原理进行安放,在止板前和压紧板后放三张滤纸,以防止油压力强被吹破,期于每块滤板、滤框之间放两张滤纸(也可根据用户需要另配滤布),一定按照过滤床的工作原理和过滤机工作示意图放置,不可放错方向和位置。

   在压紧板长耳为一面,短耳为一面,全部板框安放位置按同一方向,以压紧板为标准所有长耳都与压紧板长耳同侧,所有短耳与压紧板在短耳同一侧,装好后压金滤油纸,可以准备过滤。

  在开车前可先用手将电机接轮转动一下,重复试看是否灵活,如没有卡住现象,方可正式开机。电动机轴转方向按油泵盖上箭头指示方向一致。

  过滤机如正常开机后几秒内能吸油和排油进行过滤,如经半分钟不出油,说明油泵吸入端堵塞或漏气,或者是浮筒油漂法阀漏气,应排除故障后再开车。(注:在第一次开机时或浮筒内无油的情况下,浮筒适量加点油)。
